Мини-модуль повышения напряжения постоянного тока от 3,7 до 12 В поддерживает усиление выходной литиевой батареи 5 В/8 В/9 В/12 В
Этот миниатюрный модуль преобразования позволяет из источника в виде аккумулятора 18650 сделать выходное напряжение до 12 вольт.
Нужен для изготовления автономных конструкций для презентации
Вам часто поступают заказы от клиентов сделать что-то автономное для выставки или презентации?
Эта малышка прокачивает через себя до 1 ампера постоянного тока и ее компактный размер 22*11 мм позволяет упаковать ее в самый тонкий корпус.

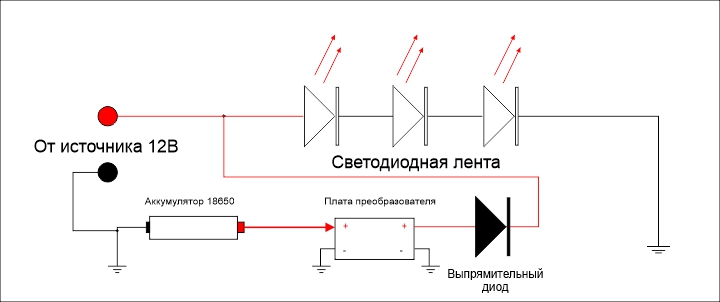

Ниже схема подключения модуля питания к адаптеру и аккумулятору
Как видно из рисунка, все что нужно для этого помимо платы — всего один выпрямительный диод, который служит для защиты аккумулятора от внешнего питания с адаптера.
При внешнем питании от источника лента получает ток напрямую, когда нет внешнего питания — начинает работать от батареи. Диод можете снять с ненужного блока питания.
Так что воспользуйтесь нашими знаниями и сделайте клиенту энергонезависимую рекламу.
Разумеется, ничего слишком мощного подключать нельзя, но для небольшой вывески с неоном этот вариант приемлем.

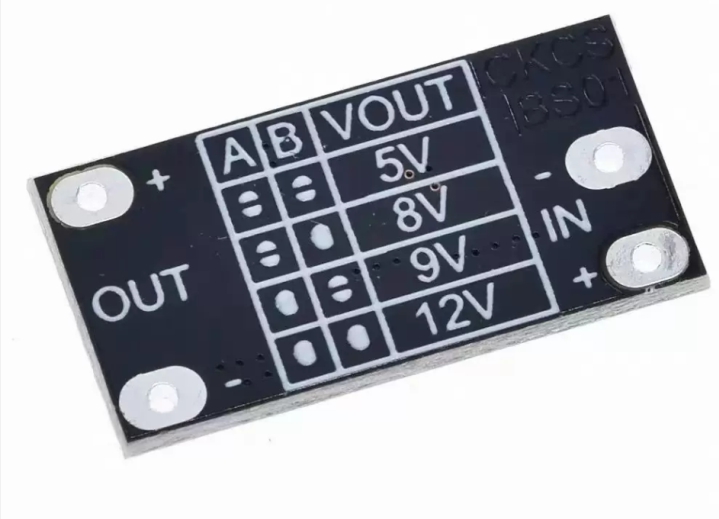

На этой фотографии видно как запаять перемучку для установки нужного напряжения.
