Управляемый модуль RGB 6 светодиодов на алюминиевой подложке
Перед вами — профессиональный, хорошо защищённый и управляемый светодиодный модуль, который подходит как для крупных архитектурных проектов, так и для интерьерных решений. Он прост в монтаже, не требует специальных навыков пайки или программирования, но при этом открывает широкие возможности для творческой и технической реализации.

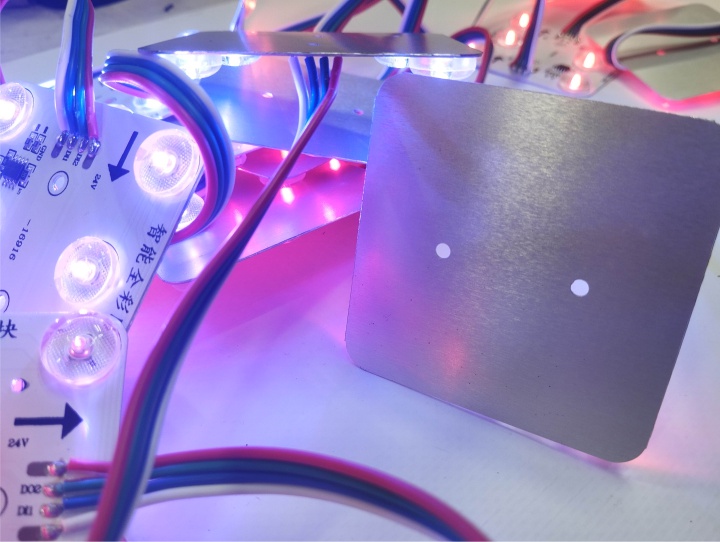

Модуль представляет собой универсальный светодиодный элемент на жёстком алюминиевом основании, предназначенный для использования в составе светодиодных экранов, архитектурной подсветки, декоративных и выставочных конструкций. Благодаря надёжной конструкции и гибкости управления, он одинаково эффективно работает как в составе профессиональных контроллерных систем, так и в бюджетных решениях.
Конструкция и размеры
-
Габариты модуля: 68 × 68 мм
-
Материал основания: Алюминий белого цвета
-
Количество светодиодов: 6 шт.
-
Тип светодиода: SMD 3030 (RGB)
-
Угол рассеивания: 160° (линза встроена)
Алюминиевая платформа выполняет две функции:
-
Обеспечивает механическую жёсткость и защиту элементов.
-
Служит пассивным теплоотводом, что критически важно при длительной работе на полной яркости.
Электрические параметры
| Параметр | Значение |
|---|---|
| Рабочее напряжение | 24 В DC |
| Потребляемая мощность (белый цвет, макс.) | ≈ 3 Вт на модуль |
| Тип проводов в комплекте | Толстые, с дублирующим выводом питания для удобства монтажа |
| Разъёмы на концах | 4‑pin (для последовательного соединения) |
Преимущество 24 вольт:
При одинаковой мощности ток в цепи вдвое ниже, чем у 12-вольтовых систем. Это позволяет:
-
Использовать провода меньшего сечения при сохранении надёжности;
-
Увеличивать длину линии без падения яркости;
-
Снижать потери на нагрев.
Управление и совместимость
-
Чип-контроллер: SM16703 (аналог UCS1903)
-
Протокол управления: SPI (однопроводной), скорость 800 кбит/с
-
Совместимость с контроллерами:
-
Профессиональные системы (Falcon, Advatek, Kulp, и др.)
-
Бюджетные SPI-контроллеры
-
Любые устройства, поддерживающие протоколы WS2811 / UCS1903 / SM16703
-
Благодаря этому модуль можно использовать как в составе сложных пиксельных систем с FSEQ-файлами, так и в простых статичных или динамических инсталляциях без потери качества управления.
Важно: модули подходят для совместного использования со светодиодной лентой в одной системе — это позволяет создавать комбинированные конструкции, где лента формирует линейный рисунок, а модули — точечные или кластерные акценты.
Акционная цена указана для пробной покупки 10 штук и для постоянных контрагентов и подписчиков канала.
Представляем вашему вниманию отечественный контроллер светодиодов- аналог falcon плейера, который не требует использования дорогих контроллеров Raspberry. Наша разработка работает с собственным конвертером файлов fseq, которые можно экспортировать из программы Xlights. Отличие этой программы от LedEdit в простоте проектирования визуальных анимаций. Цена акционная при покупке у нас управляемой ленты (зачеркнутая цена при покупке контроллера без ленты). Поддерживает от 25 до 60 метров ленты
Блок питания светодиодных лент и модулей напряжением 24 вольта.
Уменьшение толщины проводов на 50% относительно питания 12 вольт.
Только для профессионального использования, не для любителей и не для бытового потребления.
Блок имеет повышенную защиту от влаги
Для тех, кому нужна динамика на модулях и лентах с spi протоколом: ws2811, 2812b. Достоинство в том, что управляется с пульта и не требует никаких навыков программирования. Набор программ смены цвета и динамики. Работает кратно 15 диодам в цепи. То есть эффект дублируется на остальные группы.
Работает от напряжения от 5 до 24 вольт, напряжение питания идет сквозняком со входа на выход.
